System Design 시스템 아키텍처의 설계는 일반적으로 Top-Down 방식으로 합니다.top-level system interface와 parameter들을 우선으로 정의하는 것을 말합니다. 그 후 하위 시스템을 설계하는데 시스템의 규모(or 복잡성)에 따라서 더 낮은 하위 시스템을 구성할 수 있습니다. 이후에는 기능 단위를 정의하고 하드웨어와 소프트웨어를 적절히 분할하여시스템에 필요한 통신을 정의합니다. 보통 PS의 소프트웨어는 범용 순차 처리 작업, 운영 체제, 사용자 어플리케이션 및 GUI 구현에 사용되고,계산위주의 프로그램은 PL에 소프트웨어로 구현하는게 적절합니다. ZYNQ의 장점 중 한가지가 물리적으로 동일한 장치에 위치한 프로세서와 프로그래머블 로직간의 긴밀한 결합입니다.PS와 PL ..

Zynq-7000 장치는 다양한 암호화 표준의 전용 하드웨어 지원, 안전한 시스템 부팅 기능, 소프트웨어 실행 보호 등시스템 내부 기능을 보호하는 다양한 보안 기능을 제공합니다. Secrue BootZynq-7000 장치의 주요 아키텍처 포인트 중 하나는부팅 방법이 단일 소스로 제한된다는 점입니다.장치 부팅은 프로세서에 의해 구동되어야 합니다. 전원이 켜지거나 초기화되면 PS의 첫 번째 코어가외부 메모리에서 부팅된 후 PL을 구성합니다. 부팅 방법을 단일 소스로 제한함으로써 PL이 구성된 후에는수동으로 악성 소프트웨어를 로드할 방법이 없고,프로세서가 초기화된 후에는 PL에 악성 이미지를 로드할 방법도 없습니다. 1단계 부트 로더(FSBL), U-Boot, PL 비트스트림 및 사용자 소프트웨어(OS 및 사..

이 섹션에서는 PS와 PL 간의 연결을 살펴보고 이를 어떻게 사용할 수 있는지 알아보겠습니다.먼저 이러한 연결의 대부분이 기반이 되는 AXI 표준을 소개합니다. AXI는 Advanced eXtensible Interface의 약자입니다. AXI 버스는 유연하게 사용할 수 있으며, 일반적으로 임베디드 시스템에서 프로세서와 기타 IP 블록을 연결하는 데 사용됩니다. AXI4의 3종류 AXI4 [2]메모리 매핑 링크의 경우 하나의 주소가 최대 256개의 데이터 단어를 데이터 버스트로 전송합니다. AXI4-Lite [2]연결당 하나의 데이터 전송만 지원하는 간소화된 링크입니다.메모리 매핑도 되어 있습니다 : 이 경우 주소와 단일 데이터 단어가 전송됩니다. AXI4-Stream [1]고속 스트리밍 데이터의 경우,..

Equipment classification and requirements -. 적용범위IEC 60825-1 은 파장범위 180nm ~ 1mm 에서 레이저 방사선을 방출하는 레이저 제품의 안정성에서 사용되는 규격이다. 파장 별 효과는 아래 그림 참조-. 주요 용어 접근 가능 방출 : 사람의 접근을 고려한 경우에 결정된다.접근 방출 제한 : 특별한 등급 내에서 허용되는 최대 접근 가능 방출등급 : 1등급, 1M등급, 2등급, 2M등급, 3R등급 및 3B 등급, 4등급 레이저 제품이 있다.최대출력 : 최대 방사 전력 또는 펄스당 최대 방사 에너지방사 :  -. 표지   -. 추가 요구사항 60825-2, Safety of optical fibre communication systems60825-3, Guid..

Date Published : March 24, 2023 Last Modified : March 24, 2023 1. AGENDA - Overview - SOT-223-3 vs SOT-223-4 vs SOT-223-5 2. Overview SOT-223 (Small-outline Transistor 223) Pins - SOT-223-3 : 4 pin - SOT-223-4 : 5 pin - SOT-223-5 : 6 pin Mounting SMD Type (표면실장) Common Uses MOSFETs, High-Power Linear regulators 3. SOT-223-3 vs SOT-223-4 vs SOT-223-5

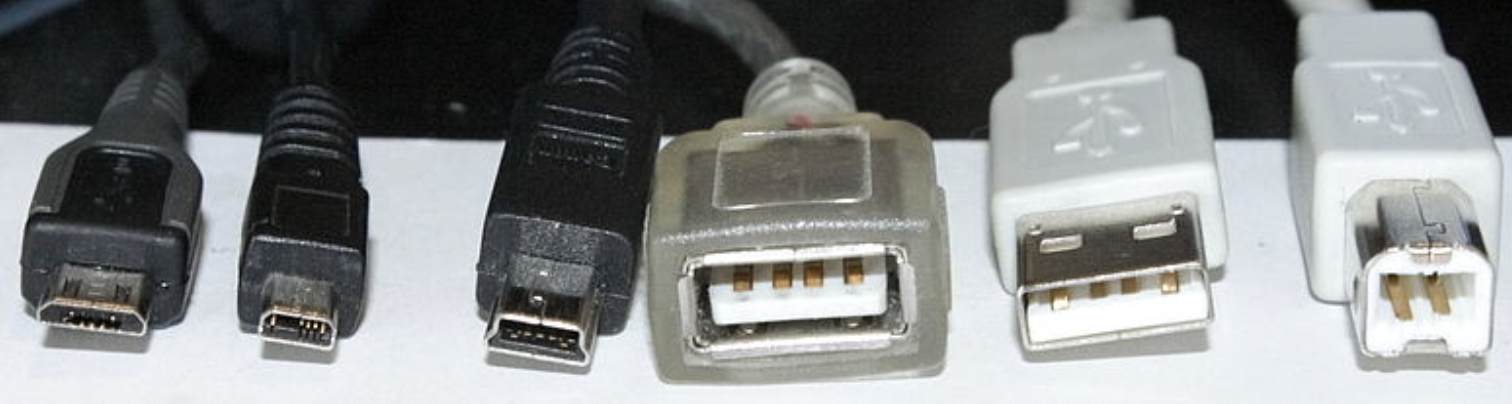

USB (Universal Serial Bus : 범용 직렬 버스) 주변 기기들을 이용하기 쉽게 만들어진 단자로 다양한 규격과 버전이 있습니다. Micro-B, 비표준 8pin, Mini-B(수), Type A(암), Type A(수), Type B(수) 순 모드에 따른 전송속도 Mode Abbrev. Gross data rate Intoduced in Low Speed LS 1.5Mbit/s (187.5 KB/s) USB 1.0 Full Speed FS 12Mbit/s (1.5 MB/s) USB 1.0 High Speed HS 480 Mbit/s (60 MB/s) USB 2.0 Super Speed SS 5 Gbit/s (625 MB/s) USB 3.0 Super Speed+ SS+ 10 Gbit/s ..

AN5096 Getting started with STM32G0 Series hardware development - Application [ MCU ] STMicroelectronics 社 - STM32G81RB 하드웨어 시작하기 #1 https://dongdong2da.tistory.com/127 [ MCU ] STMicroelectronics 社 - STM32G81RB 하드웨어 시작하기 #1 AN5096 Getting started with STM32G0 Series hardware development - Application note Power Supplies Vdd = 1.7V (1.6V) to 3.6V Vdda : ADC, COMP / DAC / VREFBUF에 공급하는 전원으로 낮은 전압 ..

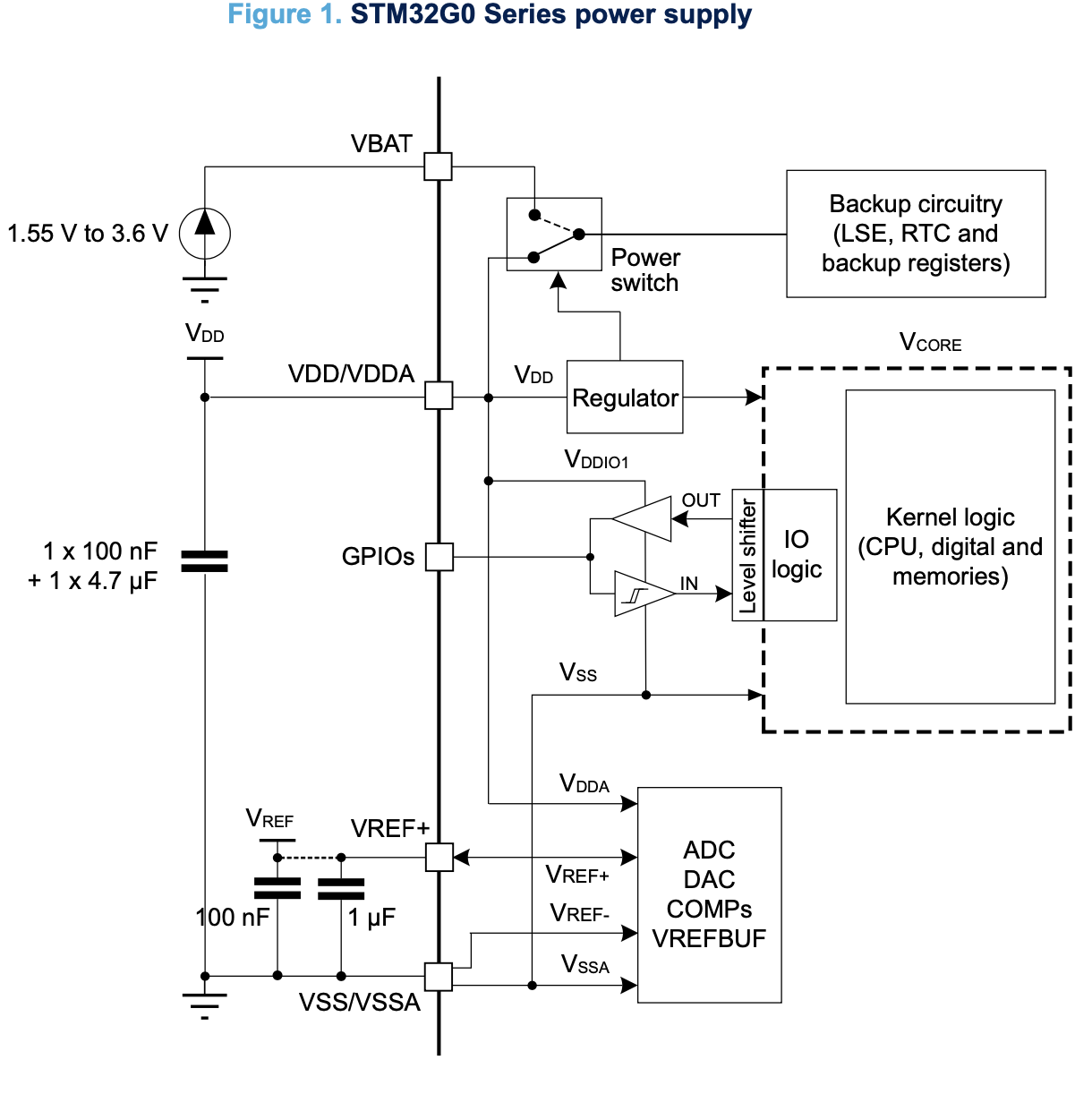

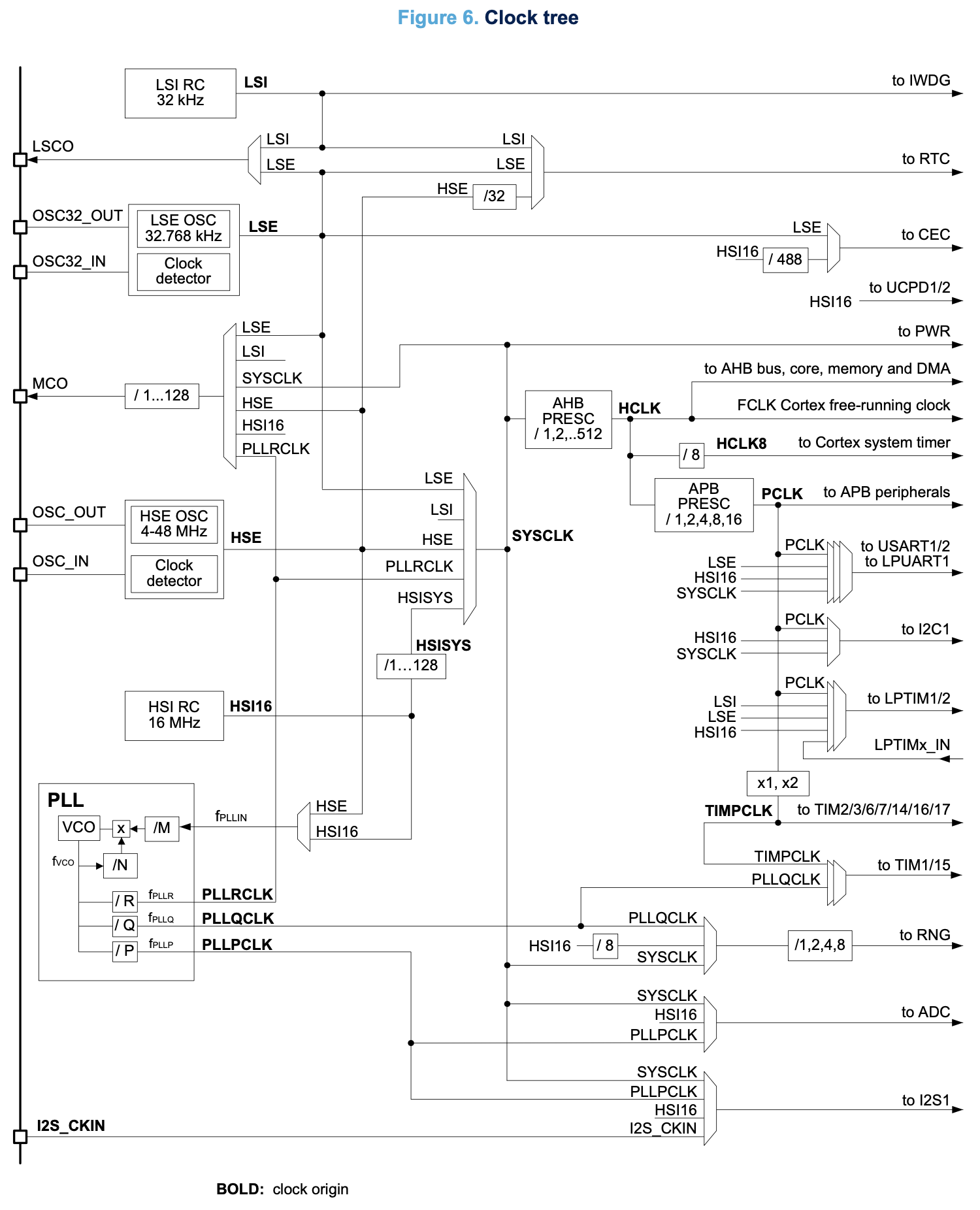

AN5096 Getting started with STM32G0 Series hardware development - Application note Power Supplies Vdd = 1.7V (1.6V) to 3.6V Vdda : ADC, COMP / DAC / VREFBUF에 공급하는 전원으로 낮은 전압 범위가 조금씩 차이가 있습니다. Vddio1 = Vdd Vbat = 1.55V to 3.6V, Vdd가 준비가 안됐을때, RTC, TAMP, 외부 32.768kHz OSC, backup registers 를 위한 전원입니다. Vref+는 ADC, DAC를 위한 기준 입력 전원 또는 내부 레퍼런스 전원 버퍼의 출력입니다. Vdda < 2V 일 때, Vdda = Vref+ Vdda ≥ 2 V 일 때, ..

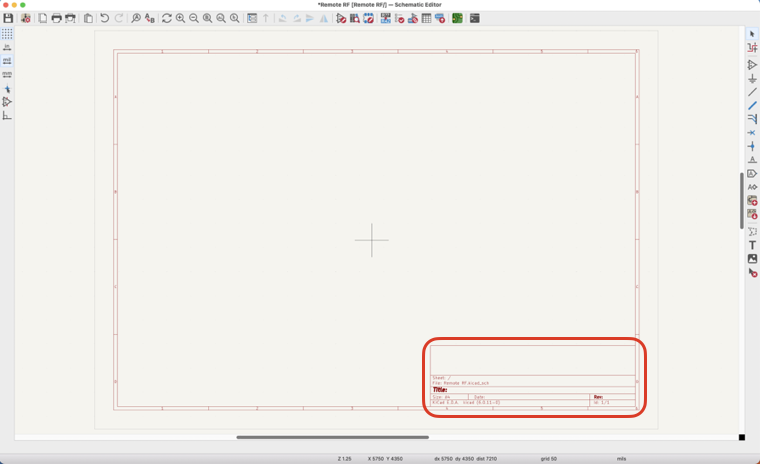

1. Page Setting Schematic Editor에서 새로운 시트를 열어서 위와 같이 오른쪽 아래에서 글자를 더블클릭 해줍니다. - Size : Sheet의 크기를 설정합니다. - Orientation : Sheet의 방향을 설정합니다. ( 가로 or 세로 ) - Issue Date : 최종 작성 날짜를 보여줍니다. - Revision, Company : 리비전, 회사의 정보를 보여줍니다. - Comment : 간단한 코멘트를 회사명 위에 표시합니다. 위와 같이 간단하게 작성을 해보겠습니다. Sheet의 오른쪽 아래에 간단한 정보가 입력이 된 걸 확인할 수 있습니다. 2. Grid Setting 화면의 왼쪽에 Grid Properties 메뉴를 선택합니다. Grid Settings 팝업이 나옵니..

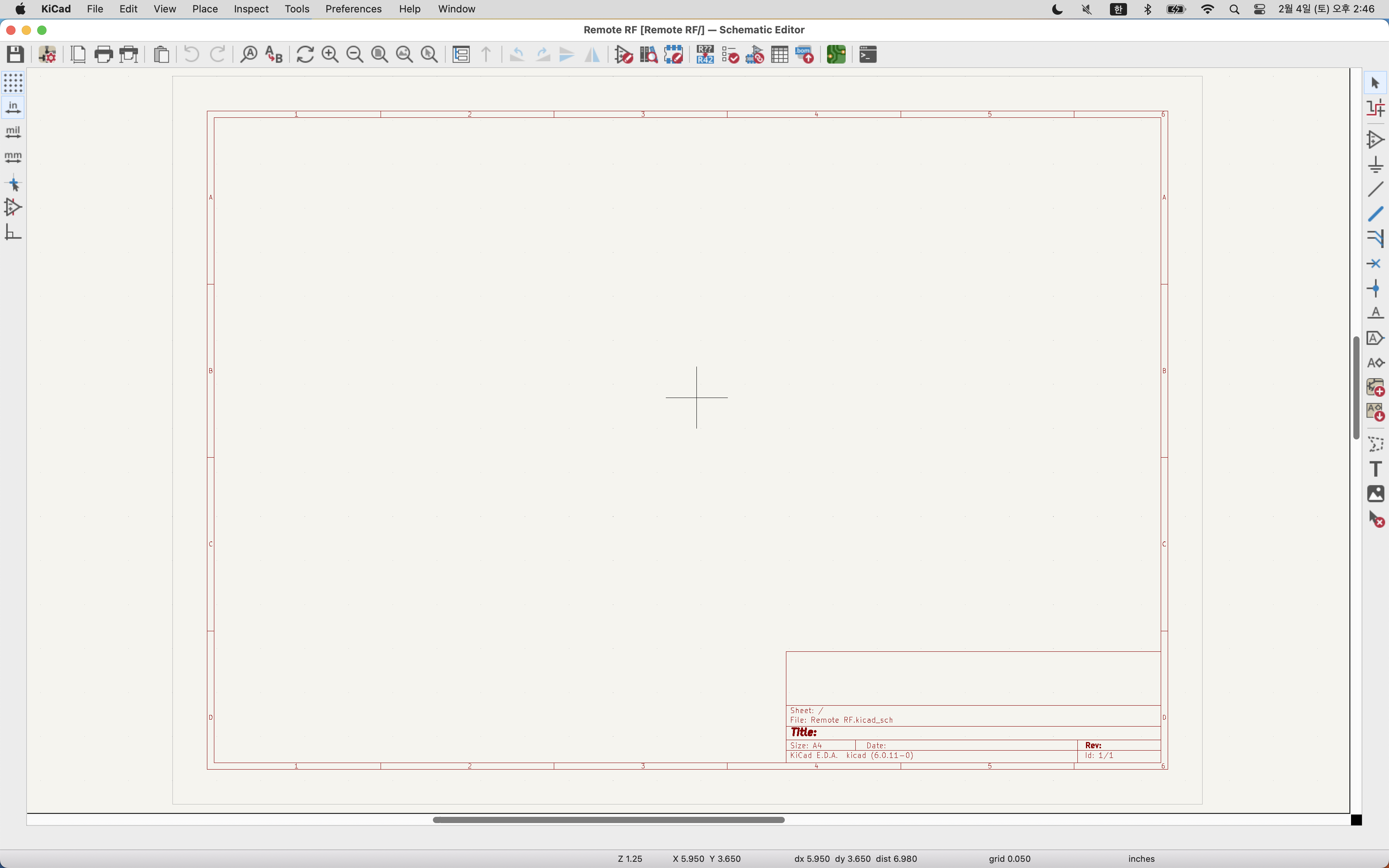

1. Schematic Editor 초기화면 Project를 생성하고 Schematic Editor를 실행하면 위와 같이 기본 회로도의 양식과 함께 도면을 작성할 수 있는 화면이 실행됩니다. 2. 기본 메뉴 살펴보기 KiCAD는 왼쪽에 화면의 그리드 설정, 단위 설정의 아이콘, 마우스 포인터 설정 아이콘이 있습니다. 자주 사용하는 기능이 바로 보이는건 사용자의 편의성을 생각한다고 느껴졌습니다. 그 외에 Edit 메뉴와 화면의 확대, 축소, 부품들의 심볼이나 풋 프린트 아이콘이 화면의 위쪽에 배치가 되어 있습니다. 오른쪽에는 회로도를 작성하는 툴이 위치하고 있는데요. 다른 툴들과 유사하여서 새로운 KiCAD를 접근하는데 조금은 친숙한 느낌을 받았습니다. 3. 화면 그리드 및 마우스 포인트 설정 왼쪽의 메뉴..
