[반도체 공정 04] 식각 공정 : RF 플라즈마로 회로를 완성하는 정밀 조각 기술

이번 포스팅에서는 RF 시스템 엔지니어에게 가장 중요한 무대인 식각 (Etching) 공정을 다룹니다.

포토 공정에서 그려진 지도를 따라 불필요한 부분을 깎아내는 이 공정은, 현대 반도체 미세화의 한계를 극복하는 핵심 기술입니다.



1. 식각 (Etching) 공정이란?

식각은 웨이퍼 위에서 필요한 회로 패턴을 제외한 나머지 부분을 제거하는 공정입니다.

과거에는 화학 용액을 사용하는 습식 (Wet) 방식이 주를 이뤘으나, 현재는 미세 회로 구현을 위해 RF 플라즈마를 이용한 건식 (Dry) 방식이 필수적입니다.

추천 https://www.semiconductor-digest.com/powering-ahead/

2. 건식 식각 (Dry Etch) 의 핵심 원리

건식 식각은 챔버 내에 가스를 주입하고 RF 파워를 인가하여 생성된 플라즈마를 활용합니다.



1) 확산 (Diffusion) : 플라즈마 내의 반응성 라디칼이 웨이퍼 표면으로 이동합니다.

2) 흡착 (Adsorption) : 라디칼이 식각 대상 막질과 화학적 반응을 일으킵니다.

3) 반응 및 탈착 (Reaction & Desorption) : 휘발성 반응 부산물이 생성되어 표면에서 떨어져 나갑니다.

4) 배기 (Evacuation) : 부산물을 시스템 밖으로 배출합니다.

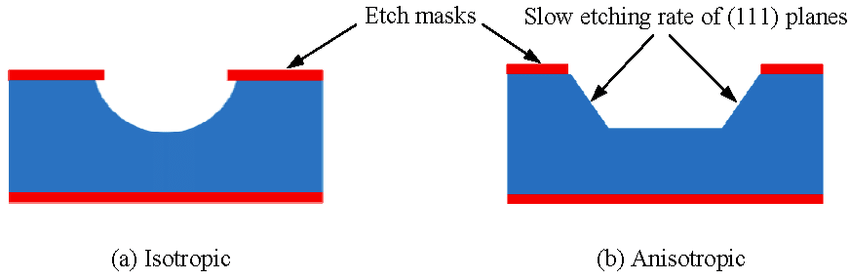

출처 https://www.researchgate.net/figure/shows-difference-%E3%85%8A-a-isotropic-and-b-anisotropic-wet-etching-Ojur-Ahmad_fig3_328879602

3. RF 시스템 엔지니어가 본 식각의 핵심 파라미터

식각 장비를 유지보수하고 최적화하는 엔지니어 관점에서는 다음 요소들이 공정 결과(Yield)를 결정합니다.



RF Matching Unit (Matcher) : 임피던스 매칭을 통해 반사파 (Reflected Power)를 최소화하고 챔버 내에 에너지를 안정적으로 전달해야 합니다. 매칭 속도가 수율에 직결됩니다.



Vpp & Vdc (Self-Bias) : 이온의 직진성을 제어하여 수직 식각 (Anisotropy) 을 가능하게 합니다. RF 파워의 안정성이 패턴의 프로파일을 결정합니다.



ESC (Electrostatic Chuck) : 웨이퍼를 고정하고 온도를 제어하여 식각 균일도 (Uniformity) 를 유지합니다. RF 노이즈로부터 ESC 제어 회로를 보호하는 것이 중요합니다.

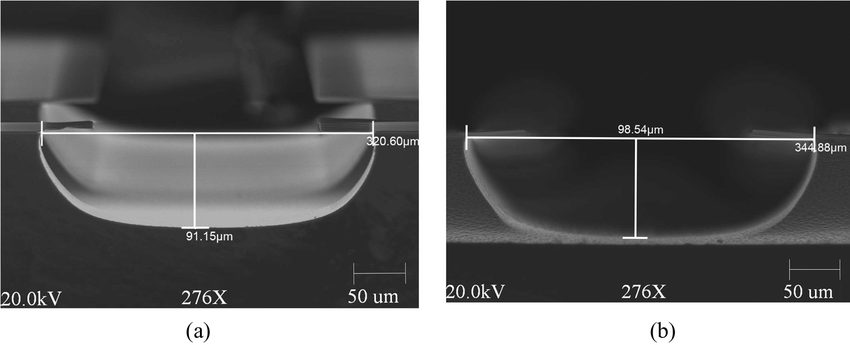

출처 https://www.researchgate.net/figure/SEM-images-of-the-cross-section-of-etched-trenches-The-mask-opening-was-200-m-in-width_fig3_3431986

4. 식각의 트렌드 : ALE (Atomic Layer Etch)

최근에는 원자 층 단위로 정밀하게 깎아내는 ALE 기술이 도입되고 있습니다. 이는 RF 시스템의 더욱 정밀한 Pulsed Power 제어 능력을 요구하며, 엔지니어들에게 새로운 도전 과제가 되고 있습니다.
