[반도체 공정 01] 웨이퍼 제조 : 반도체의 도화지를 만드는 정밀 공정의 시작

안녕하세요! 3년 차 반도체 RF 시스템 엔지니어로 실무를 수행하면서 항상 체계적으로 정리해야지 생각을 했었는데요.

그 시리즈 포스팅을 한번 해보려고 해요.



첫 번째 주제는 모든 반도체 공정의 기반이 되는 **웨이퍼 제조(Wafer Fabrication)**입니다.



1. 반도체 웨이퍼란 무엇인가?

반도체 웨이퍼는 집적회로(IC)가 새겨지는 얇고 매끄러운 기판을 말합니다.

주로 실리콘(Si)으로 만들어지며, 이 도화지의 품질이 이후 진행될 포토, 식각, 증착 공정의 수율을 결정짓는 핵심 요소가 됩니다.

출처 : https://waferpro.com/what-is-a-silicon-wafer/

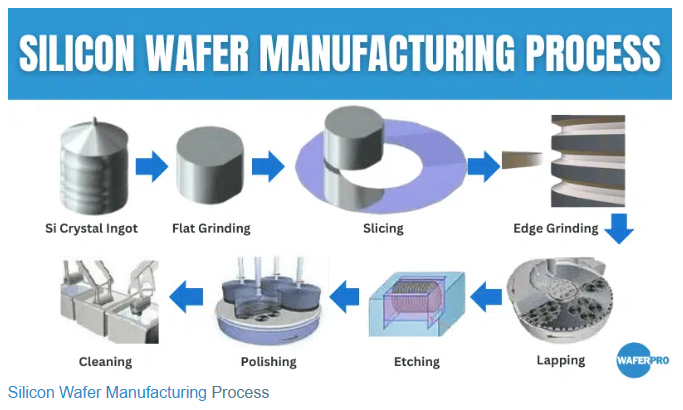

2. 웨이퍼 제조 5 단계 공정

웨이퍼가 만들어지는 과정은 크게 5단계로 나뉩니다.



① 잉곳 성장 (Ingot Growing)

실리콘을 고온으로 녹여 액체 상태로 만든 뒤, 결정 방향을 맞춘 '씨앗(Seed)'을 담가 천천히 회전시키며 끌어올립니다.

이를 초크랄스키(Czochralski) 공법이라고 하며, 이 과정을 통해 원기둥 모양의 실리콘 덩어리인 '잉곳'이 탄생합니다.

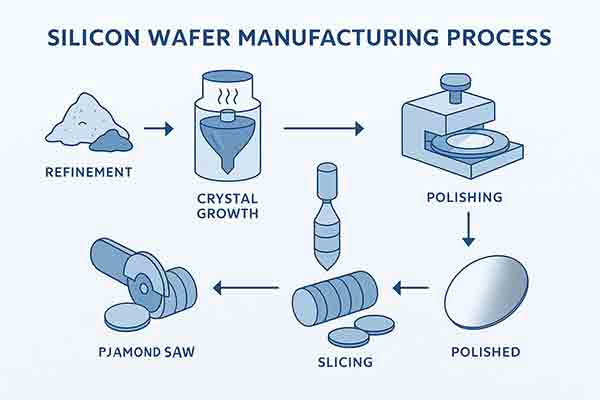

출처 : https://www.universitywafer.com/silicon-wafer-manufacturing-process.html

② 절단 (Slicing)

만들어진 잉곳의 양 끝을 자르고, 다이아몬드 톱이나 와이어 쏘(Wiress Saw)를 이용해 일정한 두께로 얇게 자릅니다.

이때 웨이퍼의 직경이 결정되며 (예:12인치/300mm), 얇을수록 더 많은 웨이퍼를 얻을 수 있지만 공정 난도는 높아집니다.



③ 연마 (Grinding & Polishing)

절단된 웨이퍼의 표면은 거칠고 흠집이 많습니다. 이를 매끄럽게 만들기 위해 물리적, 화학적 방법으로 연마

(CMP : Chemical Mechanical Polishing)를 진행합니다.

이 과정을 거쳐 거울처럼 매끄러운 **미러 웨이퍼(Mirror Wafer)**가 됩니다.



④ 세정 (Cleaning)

연마 과정에서 발생한 불순물이나 미세 입자를 제거합니다.

반도체 공정은 '먼지와의 싸움'이기 때문에 매우 엄격한 세정 과정을 거칩니다.



⑤ 검사 (Inspection)

웨이퍼의 두께, 평탄도, 결함 여부를 확인하고 등급을 매깁니다.

출처 : shutterstock



3. RF 시스템 엔지니어의 시각 : 왜 웨이퍼가 중요한가?

단순히 기판을 만드는 공정이라고 생각할 수 있지만, RF 엔지니어 관점에서는

다음과 같은 요소가 실무와 밀접하게 연결됩니다.



정전척(ESC)과의 흡착력 : 웨이퍼의 뒷면 평탄도나 재질 상태는 챔버 내에서 웨이퍼를 고정하는

**ESC (Electrostatic Chuck)**의 성능에 직접적인 영향을 미칩니다.



플라즈마 균일도 : 웨이퍼의 가장자리 (Edge) 처리 상태는 RF 파워가 인가될 때 플라즈마 쉬스 (Sheath)

형성에 영향을 주어, 식각 결과물의 균일도 (Uniformity)를 결정짓는 변수가 됩니다.



**저는 주로 Thin-film 업무를 했었는데 웨이퍼의 종류에 따라서

동일한 공정을 진행했을때 공정 결과 편차가 달라지는걸 경험했습니다.

예를 들면 웨이퍼 종류에 따라 막의 두께 편차(Batch별)가 다름



비저항 (Resistivity) 제어 : 잉곳 성장 시 주입되는 불순물 (Doping) 농도에 따라 웨이퍼의 전기적 특성이 달라지며,

이는 RF 매칭 시 임피던스 변화에 간접적인 영향을 줄 수 있습니다.

출처 : https://www.researchgate.net/figure/Diagram-of-the-RF-plasma-power-system_fig1_356289413

4. 마치며

웨이퍼 제조는 단순한 준비 단계가 아니라, 반도체라는 초정밀 건축물을 짓기 위한 가장 중요한 '기초 공사'입니다.

다음 포스팅에서는 이 웨이퍼 위에 보호막을 입히는 **[반도체 공정 02] 산화공정**에 대해 자세히 다루어 보겠습니다.
